nutzen 01

REDUZIERUNG
ENTSORGUNGSKOSTEN
durch Verbesserung
der Materialqualität

nutzen 02

REDUZIERUNG
ENTSORGUNGSVOLUMEN
durch Trennung der
Fest-/Flüssigphase

nutzen 03

WIEDER
VERWENDUNG
durch Nutzung
als Ersatzbaustoff

nutzen 04

Nutzbringende
INVESTITION in
WIRTSCHAFTLICHKEIT
und UMWELTSCHUTZ

Slide 0

Recycling

4-stufiger Recyclingprozess
Das Recycling der verschiedenen Abfälle erfolgt in einem
bis zu 4-stufigen Recyclingprozess:

Prozessstufe 1: Materialaufgabe 🡕

Prozessstufe 2: Materialrecycling 🡕

Prozessstufe 3: Feinteilabscheidung 🡕

Prozessstufe 4: Prozesswasserrecycling 🡕

» Prozessstufe 1 + 2
stellen die Prozessstufen zur Verarbeitung der Feststoffe (Mineralik) dar

» Prozessstufe 3 + 4
stellen die Prozessstufen zur Verarbeitung des beim Recyclingprozess
entstehenden Prozesswassers dar

Slide 1

Prozessstufe 1: Materialaufgabe

Die Materialaufgabe in die Recyclinganlage erfolgt üblicherweise direkt aus den Saug-/ Spülfahrzeugen. Eine Materialaufgabe über Schaufelradlader oder Förderbänder ist ebenfalls möglich.

Bei der Materialaufgabe wird die direkte und die indirekte Materialaufgabe unterschieden. Bei der direkten Materialaufgabe wird das Material direkt der Recyclinganlage über den Aufgabetrichter zugeführt.
Bei der indirekten Materialaufgabe gelangt das Material zunächst in einen Dosierpuffer. Aus diesem Puffer wird das Material kontinuierlich der Recyclinganlage zugeführt. Eine konstant hohe Qualität des Recyclingmaterials, unabhängig von Aufgabemenge und Aufgabegeschwindigkeit, ist somit sichergestellt.

Der Dosierpuffer ermöglicht die schnelle Materialaufgabe und damit eine Reduzierung von Warte- und Stillstandszeiten.

« Zurück

Weiter zur Prozessstufe 2: Materialrecycling »

Direkte Materialaufgabe: Aufgabetrichter

Indirekte Materialaufgabe: Dosierpuffer 5 m³

Slide 2 - neu

Prozessstufe 2: Materialrecycling

Die Recyclinganlage ist die zentrale Komponente des Recyclingsystems. In dieser erfolgt das Recycling von Kanalspülgut, Bohrspülung, Strassenkehrgut, Sandfanggut und anderen mineralischen Abfällen in einem nass-mechanischen Verfahren.

Nachdem das Material der Waschkammer zugeführt wurde, fördert eine rotierende Spirale das Material durch ein Wasserbad. Dabei wird dieses entmischt Gleichzeitig wird die Waschkammer im Gegen-stromprinzip mit Wasser durchströmt. Dabei werden unerwünschte Bestandteile ausgewaschen und zusammen mit dem überschüssigen Prozesswasser abgeleitet.

Die gewaschene Mineralik >250 µm wird über ein Becherwerk aus der Waschkammer entnommen und dem Wendelförderer zugeführt. Über diesen Förderer wird das Material teilentwässert und ausgetragen.
Das entstehende Prozesswasser wird entweder weiter behandelt (z.B. Kammerfilterpresse, Zentrifuge) oder nach Analyse und Freigabe abgeleitet.

« Zurück

Weiter zur Prozessstufe 3: Feinteilabscheidung »

Recyclinganlage 1-Kammer/2-Kammer
Anlagenleistung 4 - 30 m³/h

Recycelte Mineralik

Slide 3 - neu

Prozessstufe 3: Feinteilabscheidung

Um den Anteil an Mineralik ≤250 µm im Prozesswasser weiter zu reduzieren, wird das Prozesswasser im nächsten Schritt der Fein-teilabscheidung zugeführt.

Dort erfolgt die Abtrennung der enthaltenen mineralischen Bestandteile >63 µm sowie die Abtrennung von Schwimm- und Störstoffen.

Durch diesen Prozess wird einerseits zusätzliche Mineralik zurückgewonnen, andererseits wird die erforderliche Zugabe von Fällungs- und Flockungsmittel für die Aufbereitung und Rückgewinnung des Wasseranteils reduziert.

Aus der Feinteilabscheidung gelangt das verbleibende Prozesswasser mit Mineralik ≤63 µm in ein Rührwerksbecken.

« Zurück

Weiter zur Prozessstufe 4: Prozesswasserrecycling »

Feinteilabscheidung
Anlagenleistung 50-150m³/h

Feinsand aus Feinteilabscheidung

Slide 4 - neu

Prozessstufe 4: Prozesswasserrecycling

Durch den intermittierenden Betrieb der Rührwerkeim Rührwerksbecken wird verhindert, dass die im Prozesswasser enthaltenen, mineralischen Bestandteile sedimentieren.
Aus diesem Rührwerksbecken wird im nächsten Schritt entweder eine Kammerfilterpresse oder eine Zentrifuge mit dem Prozesswasser beschickt. Hierfür wird das Prozesswasser durch die Zugabe von Fällungs- und Flockungsmittel konditioniert.
In der Kammerfilterpresse / Zentrifuge werden die Feststoffe abgeschieden und in einen Container abgeworfen.
Das entstehende Wasser (Kammerfilterpresse: Filtrat/ Zentrifuge: Zentrat) gelangt in ein Pufferbecken und wird im Kreislauf wieder für den Recyclingprozess in der Recyclinganlage verwendet. Überschusswasser wird abgeleitet.

« Zurück

Zurück zur Übersicht

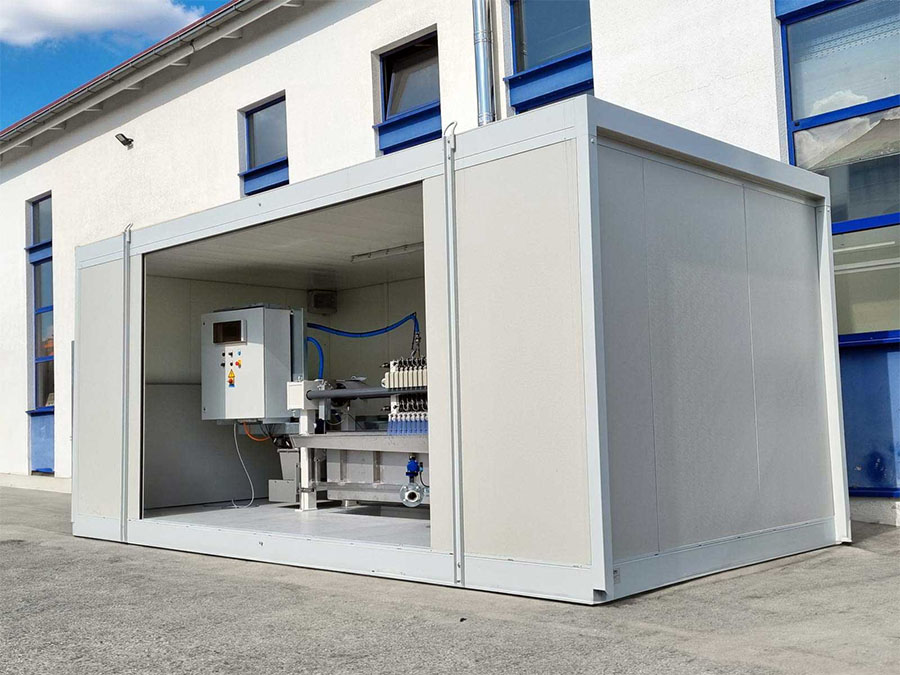

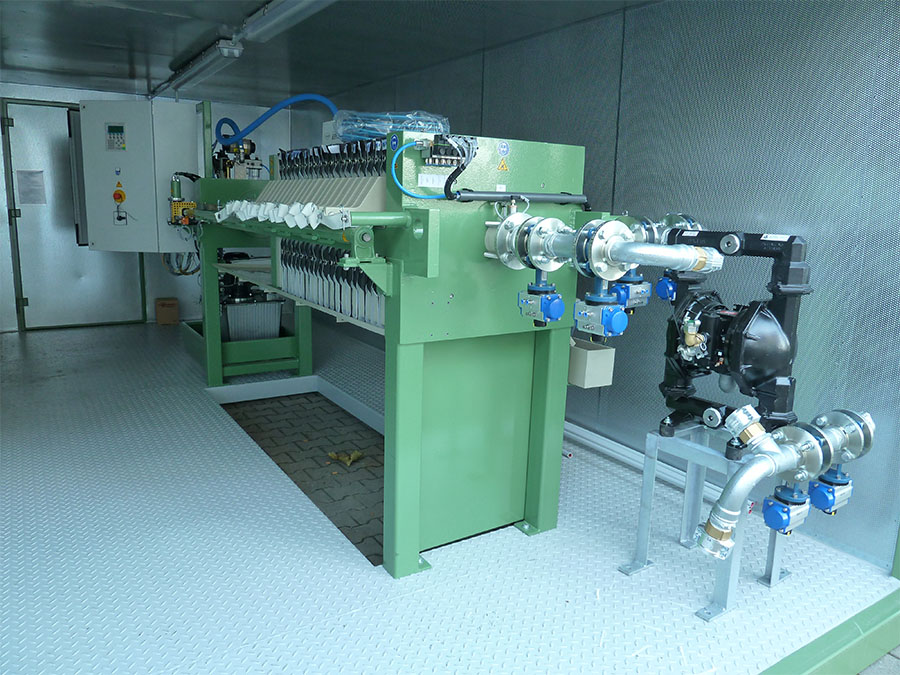

Feststoffabscheidung mit Kammerfilterpresse

Feststoffabscheidung mit Zentrifuge

Slide 0

Recycling

4-stufiger Recyclingprozess
Das Recycling der verschiedenen Abfälle erfolgt in einem bis zu 4-stufigen Recyclingprozess:

Prozessstufe 1: Materialaufgabe 🡕

Prozessstufe 2: Materialrecycling 🡕

Prozessstufe 3: Feinteilabscheidung 🡕

Prozessstufe 4: Prozesswasserrecycling 🡕

» Prozessstufe 1 + 2:
stellen die Prozessstufen zur Verarbeitung der Feststoffe (Mineralik) dar

» Prozessstufe 3 + 4:
stellen die Prozessstufen zur Verarbeitung des beim Recyclingprozess entstehenden Prozesswassers dar

Slide 1

Prozessstufe 1: Materialaufgabe

Die Materialaufgabe in die Recyclinganlage erfolgt üblicherweise direkt aus den Saug-/ Spülfahrzeugen. Eine Materialaufgabe über Schaufelradlader oder Förderbänder ist ebenfalls möglich.

Der Dosierpuffer ermöglicht die schnelle Materialaufgabe und damit eine Reduzierung von Warte- und Stillstandszeiten.

Zur Prozessstufe 2: Materialrecycling »

« Zurück

Direkte Materialaufgabe: Aufgabetrichter

Indirekte Materialaufgabe: Dosierpuffer 5 m³

Slide 2 - neu

Prozessstufe 2: Materialrecycling

Zur Prozessstufe 3: Feinteilabscheidung »

« Zurück

Recyclinganlage

Recycelte Mineralik

Slide 3 - neu

Prozessstufe 3: Feinteilabscheidung

Um den Anteil an Mineralik ≤250 µm im Prozesswasser weiter zu reduzieren, wird das Prozesswasser im nächsten Schritt der Fein-teilabscheidung zugeführt.

Dort erfolgt die Abtrennung der enthaltenen mineralischen Bestandteile >63 µm sowie die Abtrennung von Schwimm- und Störstoffen.

Aus der Feinteilabscheidung gelangt das verbleibende Prozesswasser mit Mineralik ≤63 µm in ein Rührwerksbecken.

Zur Prozessstufe 4: Prozesswasserrecycling »

« Zurück

Direkte Materialaufgabe: Aufgabetrichter

Direkte Materialaufgabe: Aufgabetrichter

Slide 4 - neu

Prozessstufe 4: Prozesswasserrecycling

Zur Übersicht

« Zurück

Kammerfilterpresse

Zentrifuge

Slide 0

Recycling

4-stufiger Recyclingprozess
Das Recycling der verschiedenen Abfälle erfolgt in einem bis zu 4-stufigen Recyclingprozess:

Prozessstufe 1: Materialaufgabe 🡕

Prozessstufe 2: Materialrecycling 🡕

Prozessstufe 3: Feinteilabscheidung 🡕

Prozessstufe 4: Prozesswasserrecycling 🡕

» Prozessstufe 1 + 2:
stellen die Prozessstufen zur Verarbeitung der Feststoffe (Mineralik) dar

» Prozessstufe 3 + 4:
stellen die Prozessstufen zur Verarbeitung des beim Recyclingprozess entstehenden Prozesswassers dar

Slide 1

Prozessstufe 1: Materialaufgabe

Die Materialaufgabe in die Recyclinganlage erfolgt üblicherweise direkt aus den Saug-/ Spülfahrzeugen. Eine Materialaufgabe über Schaufelradlader oder Förderbänder ist ebenfalls möglich.

Der Dosierpuffer ermöglicht die schnelle Materialaufgabe und damit eine Reduzierung von Warte- und Stillstandszeiten.

« Zurück

Zur Prozessstufe 2: Materialrecycling »

Direkte Materialaufgabe: Aufgabetrichter

Indirekte Materialaufgabe: Dosierpuffer 5 m³

Slide 2 - neu

Prozessstufe 2: Materialrecycling

« Zurück

Zur Prozessstufe 3: Feinteilabscheidung »

Recyclinganlage mit 1 oder 2 Kammern
Anlagenleistung 4-30 m³/h

Zusatzkomponenten Sand-Kies-Trennung
Recycelte Mineralik

Slide 3 - neu

Prozessstufe 3: Feinteilabscheidung

Um den Anteil an Mineralik ≤250 µm im Prozesswasser weiter zu reduzieren, wird das Prozesswasser im nächsten Schritt der Fein-teilabscheidung zugeführt.

Dort erfolgt die Abtrennung der enthaltenen mineralischen Bestandteile >63 µm sowie die Abtrennung von Schwimm- und Störstoffen.

Aus der Feinteilabscheidung gelangt das verbleibende Prozesswasser mit Mineralik ≤63 µm in ein Rührwerksbecken.

« Zurück

Zur Prozessstufe 4: Prozesswasserrecycling »

Feinteilabscheidung
Anlagenleistung 50-150m³/h

Feinsand aus Feinteilabscheidung

Slide 4 - neu

Prozessstufe 4: Prozesswasserrecycling

« Zurück

Zur Übersicht

Kammerfilterpresse

Zentrifuge

Slide

Trennen. Reinigen. Wiederverwenden.
Aus mineralischen Abfällen entstehen neue Baustoffe.

Slide 1

Materialströme

Beim 4-stufigen Recyclingprozess entstehen,
abhängig vom Eingangsmaterial, folgende Materialströme:

JETZT ANFRAGE STELLEN

Mineralik >250 μm

Mineralik >63 μm

Feststoff

Wasser (Filtrat/Zentrat)

Slide 1

Materialströme

Beim 4-stufigen Recyclingprozess entstehen,
abhängig vom Eingangsmaterial, folgende Materialströme:

JETZT ANFRAGE STELLEN

Mineralik >250µm ↗

Mineralik >60µm ↗

Feststoff ↗

Wasser (Filtrat/Zentrat) ↗

Materialströme

Beim 4-stufigen Recyclingprozess entstehen,
abhängig vom Eingangsmaterial, folgende Materialströme:

JETZT ANFRAGE STELLEN

Mineralik >250 μm

Mineralik >63 μm

Feststoff

Wasser (Filtrat/Zentrat)

Materialströme

Beim 4-stufigen Recyclingprozess entstehen, abhängig vom Eingangsmaterial, folgende Materialströme:

JETZT ANFRAGE STELLEN

Mineralik >250 μm

Mineralik >63 μm

Feststoff

Wasser (Filtrat/Zentrat)

Slide 2

Materialstrom 1

Materialstrom 1 enthält Mineralik >250 µm aus der Recyclinganlage, die als Sekundärrohstoff weiterverwendet werden kann. Dadurch werden Primärressourcen geschont und Stoffkreisläufe geschlossen.

Bedrooms

Bathrooms

Area

440 sqm

« Zurück

Jetzt Anfrage stellen

Weiter »

Materialstrom 1

Im Materialstrom 1 wird die Mineralikfraktion >250 µm aus der Recyclinganlage abgetrennt und als hochwertiger Sekundärrohstoff einer weiteren Nutzung zugeführt. Dadurch werden natürliche Primärressourcen geschont und Stoffkreisläufe effizient geschlossen.

Jetzt Anfrage stellen

WEITER »

Slide 1

Materialströme

Beim 4-stufigen Recyclingprozess entstehen, abhängig vom Eingangsmaterial, folgende Materialströme:

JETZT ANFRAGE STELLEN

Mineralik >250 μm

Mineralik >63 μm

Feststoff

Wasser (Filtrat/Zentrat)

Projekte

Lemberger

Recycling von Kanalspülgut

Reduzierung von Entsorgungskosten für Kanalspülgut

Graalmann

Recycling von Bohrspülung

Vom Abfall zum eignungsgeprüften Baustoff

Nehlsen

Recycling von Kanalspülgut, Bohrspülung, u.a.

Ersatzbaustoff aus Abfall

Huber

Recycling von Öl-/ Fettabscheiderinhalten

Lösungsansatz zur Erzeugung von Rohstoff für Kraftstoffe

Reuther

Recycling von verschiedenen Abfällen

Fallstudie

Türpe

Recyclingsystem mit Dosierpuffer für Kleinmengen

Reduzierte Warte- und Stillstandszeiten – stationär oder mobil

Beck

Recyclinganlage als 1. Stufe einer CP-Behandlungsanlage

Abtrennung von mineralischen Bestandteilen und Störstoffen

Lemberger

Recyclingsystem für beengte Platzverhältnisse

Standortauswahl
unter Nutzung bestehender Bauwerke

40 + Jahre

Erfahrung

30 +

Mitarbeiter

2200 +

Kunden weltweit

420000 + t/Jahr

Recyceltes Material
